詳細介紹
| 品牌 | 其他品牌 | 產地類別 | 國產 |
|---|---|---|---|
| 外形尺寸 | 373mm×211.5mm×131.5mm | 重量 | 5.5kg |
| 應用領域 | 能源,電子/電池,汽車及零部件,電氣 |

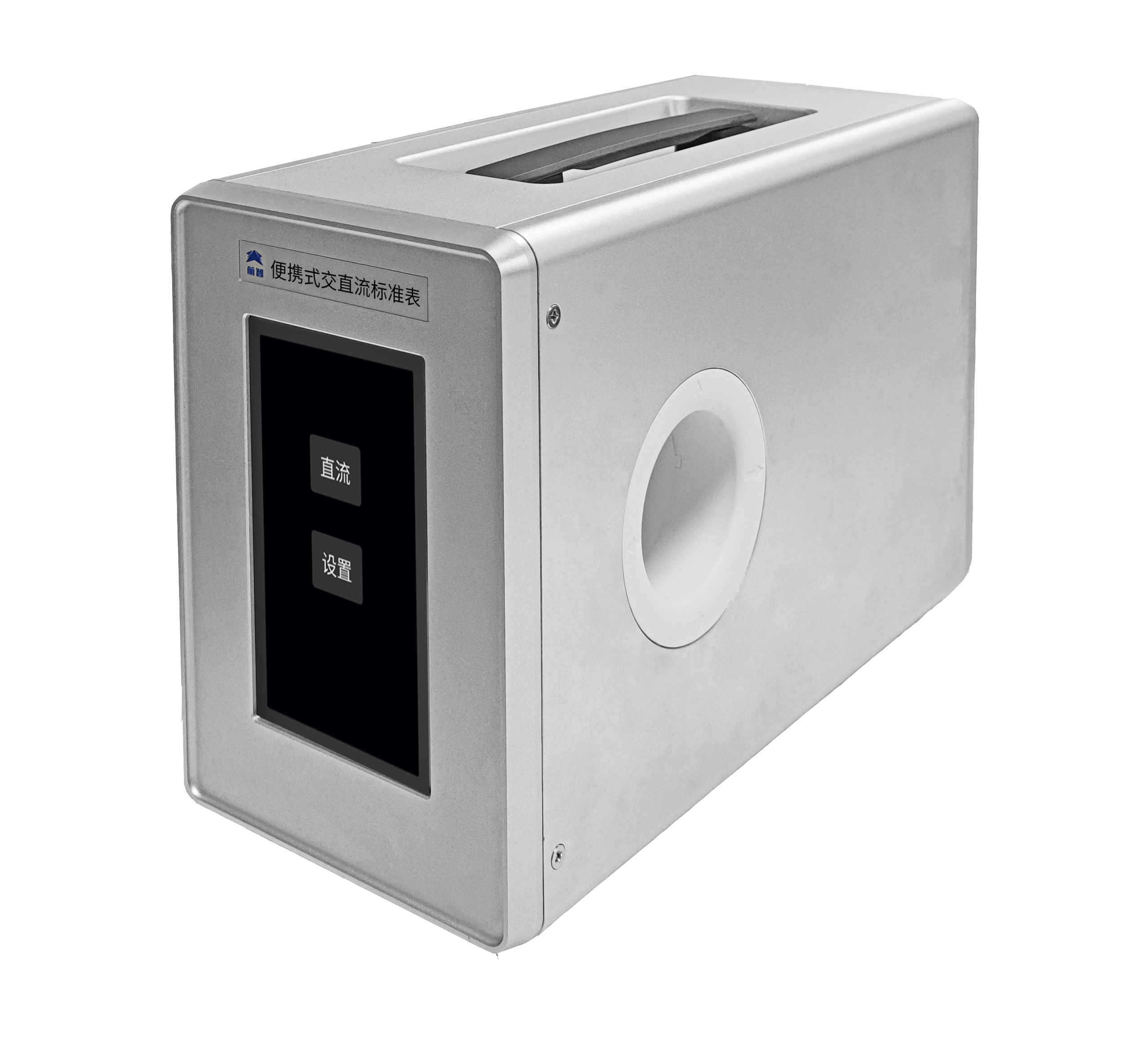

PSM系列便攜式交直流標準表，能同時測量單相交直流電壓、電流、頻率、相位、有功功率、有功電能等電參量。500mA～600A直流電流范圍內準確度可達0.02級，20V～1000V直流電壓范圍內準確度可達0.02級?？勺鳛榻恢绷鳂藴孰娔鼙恚绷鞴β剩娔軠蚀_度可達0.02級，交流功率／電能準確度可達0.05級。
航智PSM300便攜式交直流標準表產品特點
可進行紋波試驗，檢測1kHz以下交流紋波
可測量單相交直流電壓、電流、頻率、相位、有功功率、有功電能等電參量
配備RS232和RS485通信接口，可直接不PC機聯機通信，可選配CAN通信接口
可測量電壓、電流失真度，進行2～63次諧波分析，實時顯示各次諧波分量、諧波含量、諧波失真度等
配備標準電能脈沖輸出接口，脈沖常數自動設置，電能脈沖輸入接口，可實時檢定各種有功電能表等
電壓、電流多量程自動切換，可測量到量限110%
具有產品程序在線升級功能
航智PSM300便攜式交直流標準表技術規格
| 產品型號 | PSM300(0.02級) | PSM600(0.02級) | PSM1000(0.02級) | PSM1500(0.02級) |
| 直流電流測量 | ||||
測量量限 | 300A | 600A | 1000A | 1500A |
測量范圍 | (0~110%)RG | |||
測量準確度 | ±0.02%RD(15A≤I≤300A) | ±0.02%RD(500mA≤l≤600A) | ±0.02%RD(1A≤I≤1000A) | +0.02%RD(75A≤I≤1500A) |
| 測量分辨率 | 0.002%RD(15A≤I≤300A) | 0.002%RD(500mA≤I≤600A) | ±0.02%RD(1A≤I≤1000A) | 0.002%RD(75A≤I≤1500A) |
| 直流電壓測量 | ||||
| 測量量限 | 1000V | |||
| 測量范圍 | (0~110%)RG | |||
| 測量準確度 | ±0.02%RD(30V≤U≤1000V) | ±0.02%RD(20V≤U≤1000V) | ±0.02%RD(20V≤U≤1000V) | ±0.02%RD(20V≤U≤1000V) |
| 測量分辨率 | 0.002%RD(30V≤U≤1000V) | 0.002%RD(20V≤U≤1000V) | 0.002%RD(20V≤U≤1000V) | 0.002%RD(20V≤U≤1000V) |
| 交流電流測量 | ||||
| 測量量限 | 212A | 424A | 707A | 1000A |
| 測量范圍 | (0~110%)RG | |||
| 測量準確度 | ±0.05%RD(15A≤I≤212A) | ±0.05%RD(500mA≤I≤424A) | ±0.05%RD(1A≤I≤707A) | ±0.05%RD(50A≤I≤1000A) |
| 測量分辨率 | 0.005%RD(15A≤I≤212A) | 0.005%RD(500mA≤I≤424A) | 0.005%RD(1A≤I≤707A) | 0.005%RD(50A≤I≤1000A) |
| 交流電壓測量 | ||||
| 測量量限 | 707V | |||
| 測量范圍 | (0~110%)RG | |||
| 測量準確度 | ±0.05%RD(30V≤U≤707V) | ±0.05%RD(30V≤U≤707V) | ±0.05%RD(30V≤U≤707V) | ±0.05%RD(30V≤U≤707V) |
| 測量分辨率 | 0.005%RD(30V≤U≤707V) | 0.005%RD(30V≤U≤707V) | 0.005%RD(30V≤U≤707V) | 0.005%RD(30V≤U≤707V) |
| 直流功率/電能測量 | ||||
| 測量準確度 | ±0.02%RD(30V≤U≤1000V,15A≤I≤300A) | ±0.02%RD(20V≤U≤1000V, 500mA≤I≤600A) | ±0.02%RD(20V≤U≤1000V,1A≤I≤1000A) | ±0.02%RD(20V≤U≤1000V,75A≤I≤1500A) |
| 交流有功功率/電能測量 | ||||
| 測量準確度 | ±0.05%RD(30V≤U≤707V,15A≤I≤212A) | ±0.05%RD(30V≤U≤707V,500mA≤I≤424A) | ±0.05%RD(30V≤U≤707V,1A≤I≤707A) | ±0.05%RD(30V≤U≤707V, 50A≤I≤1000A) |
| 相位和頻率測量 | ||||
| 相位測量范圍 | 0.000°～359.999° | |||
| 相位測量準確度 | ±0.02° | |||
| 相位測量分辨率 | 0.001° | |||
| 頻率測量范圍 | 40Hz～70Hz | |||
| 頻率測量準確度 | ±0.01Hz | |||
| 頻率測量分辨率 | 0.001Hz | |||
| 諧波測量(等級A) | ||||
| 電壓 | Ub≥1%UN | 5%Ub | ||
| Ub＜1%UN | 0.05%UN | |||
| 電流 | Ib≥3%IN | 5%Ib | ||
| Ib≥3%IN | 0.15%IN | |||
| UN為標稱電壓，Ub為諧波電壓，IN為額定電流，Ib為諧波電流 | ||||
| 脈沖常數設置 | ||||
| 電能脈沖輸出 | 電能輸出脈沖常數（r/kwh）可設置，其設置范圍：1～2,000,000,000，最高脈沖輸出頻率為:160kHz 電能脈沖為:TTL/CMOS,兼容電平輸出，負載能力大于20mA。 默認脈沖輸出頻率為:0.2Hz～160KHz | |||
| 電能脈沖輸入 | 被校電能表脈沖常數（r/kWh）設置范圍：1～2,000,000,000 校驗圈數設置范圍：1～999,999,999 最高接收脈沖頻率為50kHz | |||
| 日計時脈沖輸入 | 時鐘頻率（Hz）設置范圍：0.01～50,000.00 校驗圈數設置范圍：1～999,999,999 最高接收脈沖頻率為50kHz | |||
| 一般技術指標 | ||||
| 工作電源電壓 | AC85V～265V，50/60Hz | |||
| 功耗 | 小于30VA | |||
| 預熱時間 | ≤30分鐘 | |||
| 工作溫度 | 10℃～35℃ | |||
| 相對濕度 | ≤85%，無腐蝕性氣體 | |||
| 尺寸(長×寬×深) | 約373mm×211.5mm×131.5mm(不含突起物) | |||
| 重量 | 5.5kg | |||
| 產品型號 | PSM600H(0.02級) | PSM1000H(0.02級) | PSM1500H(0.02級) |
| |||
| 直流電流 | |||
測量量限 | 600A | 1000A | 1500A |
測量范圍 | (0~110%)RG | ||
測量準確度 | ±0.02%RD (1A≤I≤600A) | ±0.02%RD (2A≤I≤1000A) | ±0.02%RD(150A≤I≤1500A) |
| 測量分辨率 | 0.002%RD (1A≤I≤600A) | 0.002%RD (2A≤I≤1000A) | 0.002%RD(150A≤I≤1500A) |
| 直流電壓 | |||
| 測量量限 | 1000V | ||
| 測量范圍 | (0~110%)RG | ||
| 測量準確度 | ±0.02%RD(50V≤U≤1000V) | ||
| 測量分辨率 | 0.002%RD(50V≤U≤1000V) | ||
| 交流電流 | |||
| 測量量限 | 424A | 707A | 1000A |
| 測量范圍 | (0~110%)RG | ||
| 測量準確度 | ±0.05%RD(1A≤I≤424A） | ±0.05%RD(2A≤I≤707A) | ±0.05%RD(100A≤I≤1000A) |
| 測量分辨率 | 0.005%RD(1A≤I≤424A) | 0.005%RD(2A≤I≤707A) | 0.005%RD(100A≤I≤1000A) |
| 交流電壓 | |||
| 測量量限 | 707V | ||
| 測量范圍 | (0~110%)RG | ||
| 測量準確度 | ±0.05%RD(35V≤U≤707V) | ||
| 測量分辨率 | 0.005%RD(35V≤U≤707V) | ||
| 直流功率/電能 | |||
| 測量準確度 | ±0.02%RD(50V≤U≤1000V, 1A≤I≤600A) | ±0.02%RD(50V≤U≤1000V, 2A≤I≤1000A) | ±0.02%RD(50V≤U≤1000V, 150A≤I≤1500A) |
| 交流有功功率/電能 | |||
| 測量準確度 | ±0.05%RD(35V≤U≤707V, 1A≤I≤424A) | ±0.05%RD(35V≤U≤707V, 2A≤I≤707A) | ±0.05%RD(35V≤U≤707V, 100A≤I≤1000A) |
| 脈沖常數設置 | |||
| 電能脈沖輸出 | 電能輸出脈沖常數（r/kwh）可設置，其設置范圍：1～2,000,000,000，最高脈沖輸出頻率為:160kHz； 電能脈沖為:TTL/CMOS,兼容電平輸出，負載能力大于20mA。默認脈沖輸出頻率為:0.2Hz～160KHz | ||
| 電能脈沖輸入 | 被校電能表脈沖常數（r/kWh）設置范圍：1～2,000,000,000 校驗圈數設置范圍：1～999,999,999 最高接收脈沖頻率為50kHz | ||
| 日計時脈沖輸入 | 時鐘頻率（Hz）設置范圍：0.01～50,000.00 校驗圈數設置范圍：1～999,999,999最高接收脈沖頻率為50kHz | ||
| 一般技術指標 | |||
| 工作電源電壓 | AC85V～265V，50/60Hz | ||
| 功耗 | 小于30VA | ||
| 預熱時間 | ≤30分鐘 | ||
| 工作溫度 | 10℃～35℃ | ||
| 相對濕度 | ≤85%，無腐蝕性氣體 | ||
| 尺寸(長×寬×深) | 約 382mm*245mm*165mm(長×寬×深)(不含突起物) | ||
| 重量 | 9kg | ||
